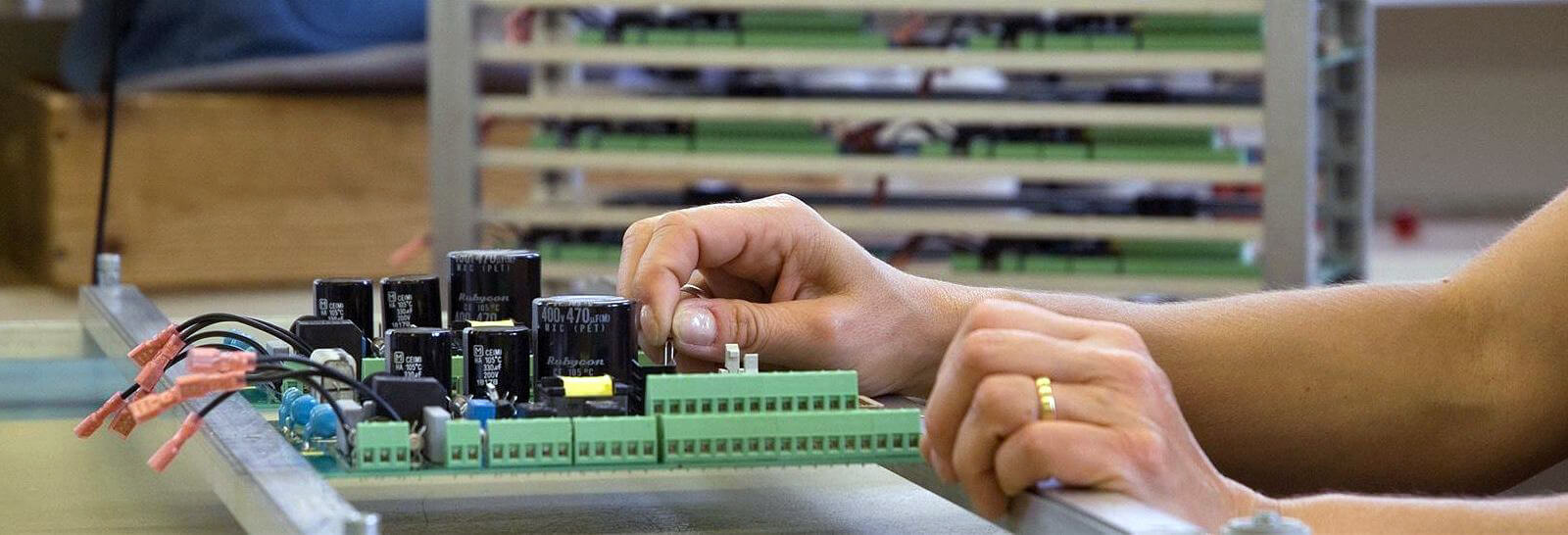

THT-Bestückung

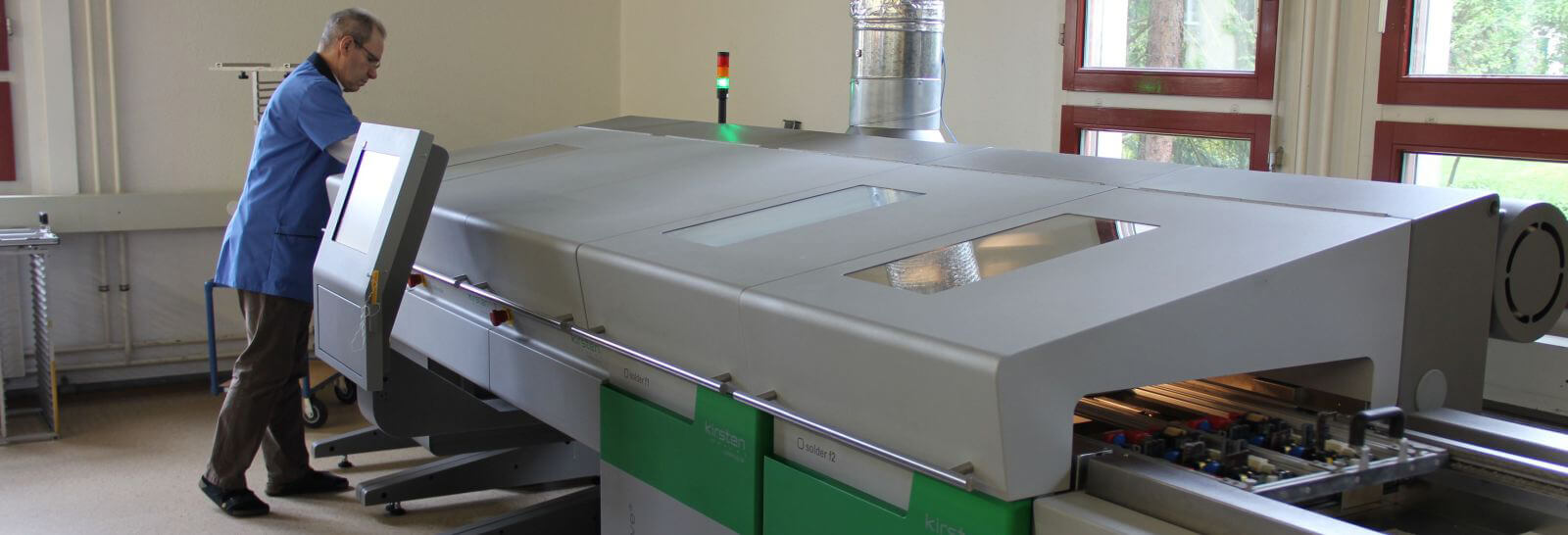

Unsere Wellenlötmaschine verfügt über das einzigartige elektromagnetische Antriebsprinzip. Das heisst, die Maschine weist  keine mechanische Lotpumpe mit beweglichen Verschleissteilen auf, das Lot wird rein elektromagnetisch angetrieben. Dies ermöglicht eine schlanke Lötwelle mit hoher Fliessgeschwindigkeit (0.8 m/s). Dadurch wird viel Wärme in sehr kurzer Zeit in die Lötstelle eingebracht und das Hochsteigen des Zinns in Durchkontaktierungen optimiert. Das garantiert ein hervorragendes Lötergebnis bei einer geringen Wärmebelastung der Bauteile.

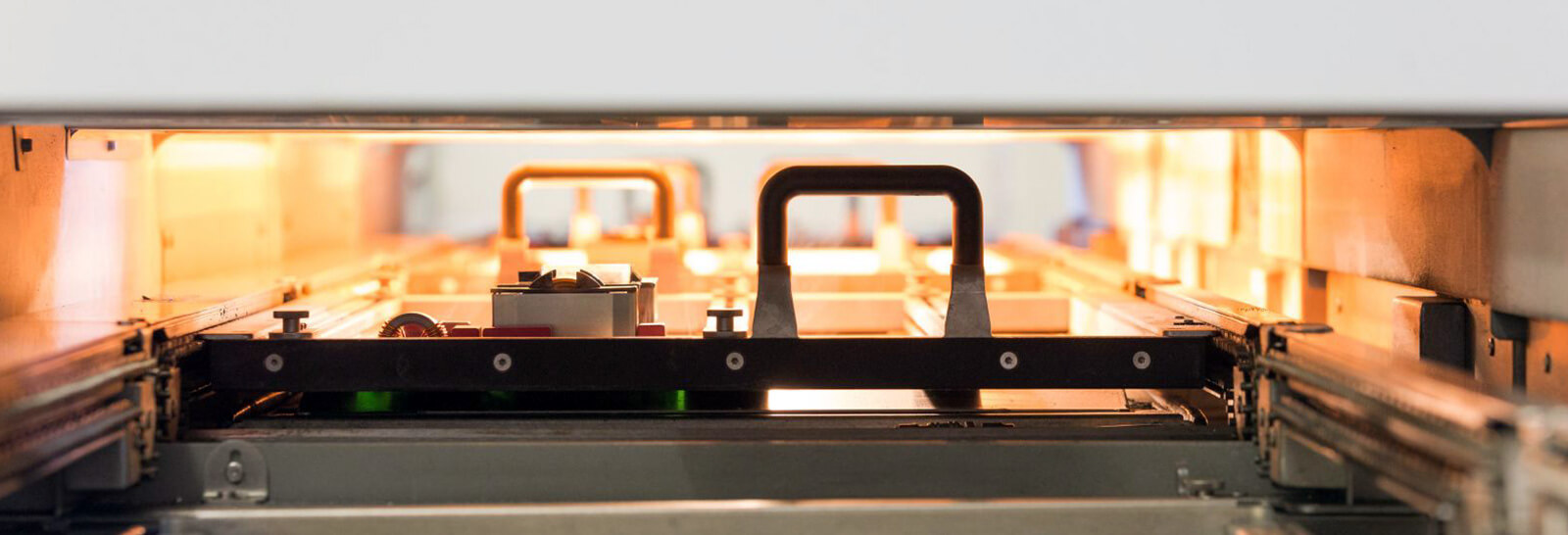

Einzigartig ist auch der über die ganze Maschinenlänge rein horizontal verlaufende Transport der Leiterplatte. Somit wird das Kippen von Bauteilen weitestgehend verhindert. Zudem ermöglicht der rein horizontale Transport das Wellenlöten von sehr langen Leiterplatten.

Die Wellenlötanlage ist aus einzelnen Modulen zusammengebaut. Erweiterungen der Anlage sind jederzeit möglich. Der technische Hauptnutzen liegt darin, dass jedes Modul einen autarken, individuell programmierbaren Antrieb für den Platinentransport besitzt. Dadurch lässt sich für jedes Modul die geeignete Prozessgeschwindigkeit wählen. Hiermit werden auch die schwierigsten Lötaufgaben lösbar.

Der Lötprozess wird in einer Stickstoffatmosphäre durchgeführt. Beim Löten wird eine Restsauerstoffmenge von ca. 50 ppm erreicht. Dies führt zur Bildung einer qualitativ hochwertigen Lötverbindung. Ausserdem wird die Bildung von Krätze weitestgehend verhindert.

Dank elektromagnetischem Antriebsprinzip kommt unsere Anlage mit einem sehr kleinen Lotbad von ca. 60 kg aus (konventionelle Systeme benötigen typischerweise die 6- bis 10-fache Menge). Das hat eine deutlich höhere Lotumschlagshäufigkeit zur Folge und daher eine weitaus geringere Kontamination des Lots. Weitere Vorteile sind eine sehr kurze Aufheizzeit von nur einer Stunde und in der Gesamtbetrachtung ein substanziell geringerer Energieverbrauch.
